Todo lo que necesita saber sobre los discos cerámicos piezoeléctricos médicos

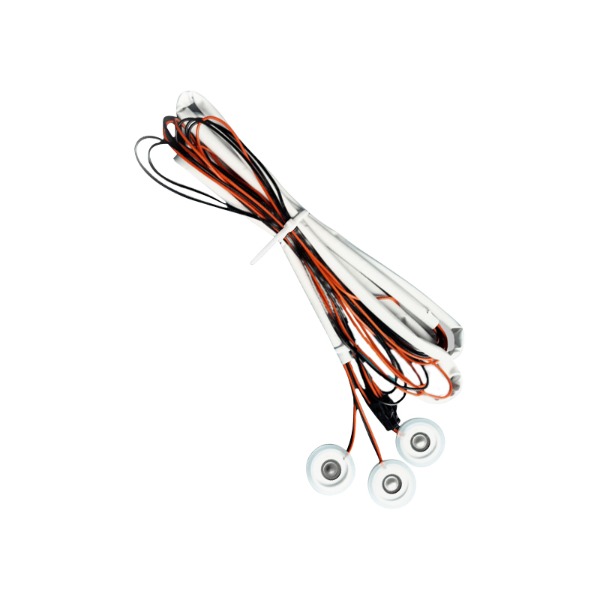

Disco cerámico piezoeléctrico médico Los dispositivos deben alcanzar un coeficiente de acoplamiento electromecánico (kt) en modo espesor superior a 0,48 y una impedancia acústica inferior a 35 MRayl para que sean adecuados para diagnóstico por imágenes o ultrasonido terapéutico. Sin estos parámetros, el disco no puede producir la resolución requerida ni una penetración segura en el tejido.

A diferencia de las piezocerámicas industriales o de consumo, los discos de grado médico se caracterizan por una pérdida dieléctrica estrictamente controlada (tan δ < 0,02) y una temperatura Curie superior a 300 °C para garantizar la estabilidad durante la esterilización y el funcionamiento prolongado.

Propiedades críticas de los materiales para aplicaciones médicas

Los discos cerámicos piezoeléctricos médicos se fabrican normalmente a partir de composiciones de titanato de circonato de plomo (PZT) modificado. La siguiente tabla muestra rangos de propiedades esenciales para usos médicos comunes, como imágenes por ultrasonido, HIFU (ultrasonido enfocado de alta intensidad) y sensores de flujo.

• Constante de carga piezoeléctrica (d33): 400–600 pC/N: garantiza un desplazamiento suficiente para la excitación de bajo voltaje.
• Permitividad relativa (εr): 1200–1800 a 1 kHz: coincide con la impedancia eléctrica con los circuitos de controladores médicos.
• Factor de calidad mecánica (Qm): 60–150: equilibra la sensibilidad (Qm bajo) con la potencia de salida (Qm alto) para imágenes o terapia.
• Densidad (ρ): 7,5–7,8 g/cm³ – afecta la correspondencia acústica con el tejido humano.

Por ejemplo, un disco utilizado en una sonda de ultrasonido cardíaco requiere nudos > 0,5 y variación de espesor inferior a ±2 μm a lo largo del diámetro del disco para evitar distorsiones de fase y artefactos.

Relación diámetro-espesor y selección de frecuencia resonante

La frecuencia de funcionamiento de un disco piezoeléctrico médico es inversamente proporcional a su espesor. Para un disco en modo radial estándar, la frecuencia fundamental en modo espesor f_t (en MHz) ≈ N_t / espesor (mm) , donde N_t es la constante de frecuencia (normalmente 1900–2100 Hz·m para materiales tipo PZT-5A).

Bandas de frecuencia médicas comunes y dimensiones de disco correspondientes:

• 2–5 MHz (imágenes abdominales y obstétricas): espesor de 0,4 a 1,0 mm, diámetro típico de 10 a 25 mm.
• 7,5–10 MHz (vasculares y partes pequeñas): espesor 0,2–0,28 mm, diámetro 6–12 mm.
• 15–20 MHz (imágenes oftálmicas y cutáneas): espesor 0,1–0,13 mm, diámetro 3–6 mm.

La elección de una relación incorrecta conduce a modos espurios. Un disco de grado médico debería suprimir los modos laterales con relación de frecuencia radial a espesor < 0,7 para evitar interferencias con la resonancia de espesor primario.

Integración de la capa de respaldo y adaptación acústica

El disco cerámico desnudo tiene una impedancia acústica de ~34 MRayl, mientras que el tejido blando humano es de ~1,5 MRayl. Sin capas coincidentes, Más del 88% de la energía ultrasónica se refleja. en la interfaz disco-tejido, lo que hace que el dispositivo sea ineficaz.

Por lo tanto, un disco piezoeléctrico médico nunca se utiliza solo. Requiere:

• Una o dos capas iguales (cada uno con impedancia intermedia, por ejemplo, 9–12 MRayl) para aumentar la eficiencia de transmisión por encima del 80%.
• Una capa de respaldo de alta atenuación (impedancia acústica 15–25 MRayl, atenuación > 20 dB/cm/MHz) para amortiguar la radiación trasera y acortar la duración del pulso.

Por ejemplo, agregar una única capa coincidente con un espesor λ/4 en la frecuencia central mejora el ancho de banda desde 45% a 72% , aumentando directamente la resolución de la imagen.

Estabilidad del rendimiento y polarización eléctrica en condiciones médicas

Los discos cerámicos tal como se fabrican aún no son piezoeléctricos hasta que están polarizados. Los discos de grado médico requieren un voltaje de polarización de 2 a 4 kV/mm a 100 a 150 °C durante 15 a 30 minutos para lograr la alineación de los dominios. La polarización incompleta da como resultado una reducción de d33 en más del 30 % y una respuesta de frecuencia inestable.

Después de la polarización, los discos sufren envejecimiento térmico y estabilización. Los criterios de aceptación médica incluyen:

• Deriva de capacitancia < 3% después de 500 horas a 37°C (temperatura corporal) y 90% de humedad.
• Resistencia de aislamiento > 10 GΩ a 500 V CC para evitar corrientes de fuga en las sondas de contacto con el paciente.
• Sin despolarización por debajo de 200°C para sobrevivir a la esterilización con óxido de etileno o en autoclave (121°C).

Pérdida dieléctrica y generación de calor en discos de terapia

Para aplicaciones médicas de onda continua o de ciclo de trabajo alto (por ejemplo, ultrasonido de fisioterapia, corte quirúrgico), el disco debe disipar el calor sin cambiar la resonancia. La métrica clave es factor de pérdida dieléctrica (tan δ) . A 1 MHz y 20 V/mm, los discos de terapia médica mantienen tan δ < 0,015, lo que limita el aumento de temperatura a < 15 °C con una salida acústica de 1 W/cm².

Un disco con tan δ de 0,03 (común en discos industriales de bajo costo) generaría el doble de calor, lo que llevaría a:

• Deriva de frecuencia de 0,5–1,2% por cada 10°C de aumento , provocando desafinación de la electrónica de conducción.
• La expansión térmica no coincide con las capas de unión, lo que produce delaminación después de <50 ciclos de tratamiento.

Por lo tanto, los discos de terapia médica especifican una velocidad de vibración máxima < 0,5 m/s RMS e incluyen sensores de temperatura integrados en el conjunto de sonda.

Requisitos de biocompatibilidad y encapsulación

El disco de cerámica en bruto en sí no es biocompatible debido al contenido de plomo (el PZT típico contiene entre un 60% y un 70% de plomo en peso). Por lo tanto, los estándares regulatorios médicos (IEC 60601-2-37, guía de la FDA) exigen la encapsulación. El disco debe estar sellado herméticamente o recubierto con parileno-C (espesor de 5 a 15 μm) o epoxi de grado médico.

La validación de encapsulación incluye:

• Prueba de citotoxicidad ISO 10993-5: No hay lisis celular alrededor del disco encapsulado.
• Análisis de plomo lixiviable: < 0,1 μg/cm²/día en fluido corporal simulado.

Sin una encapsulación adecuada, incluso una falla de un solo disco puede generar costos de recertificación de la sonda que excedan $10,000 por incidente (presentación y pruebas reglamentarias).

Pruebas de rendimiento antes de la integración médica

Cada lote de discos piezoeléctricos médicos debe pasar pruebas eléctricas y acústicas estandarizadas. Criterios de aceptación/rechazo basados en IEEE 176-1987 e IEC 60483:

• Magnitud de impedancia en resonancia: ±10% del valor nominal.
• Ángulo de fase en resonancia: > 85° (modo puro).
• Tolerancia de capacitancia: ±5 % a 1 kHz, 25 °C.
• Variación de espesor: ≤ ±3 μm en toda la superficie del disco para matrices.

Un disco que supere estos límites se puede integrar directamente en un transductor de ultrasonido médico o en un aplicador de terapia sin necesidad de ajustes adicionales, lo que ahorra entre 15 y 20 horas de calibración de ingeniería por sonda.
